Macho Manual HSS DIN 5157 BSP G5/8"x14 109/D OSG 2 peças
Ref: 5710.05050 Marca: OSG
Macho Manual HSS DIN 5157 BSP G5/8"x14 109/D OSG 2 peças

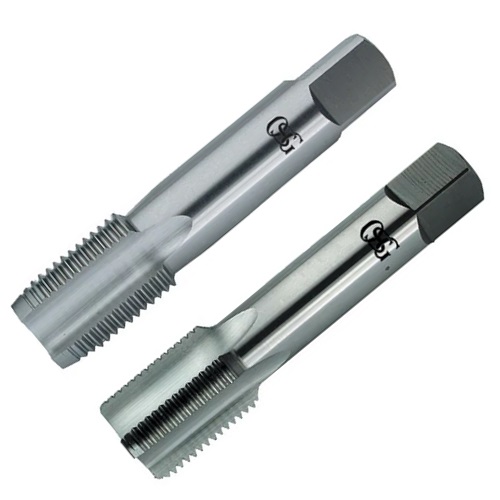

Macho manual em HSS (aço rápido) norma DIN 5157, em perfil semi-seriado, com rosca paralela para tubos. Vem em um jogo de duas peças com o primeiro e o terceiro macho. Indicado para rosqueamento em aplicações diversas, como válvulas de gás, cilindros, torneiras, etc.
Recomendado para utilização especialmente em aço baixo carbono, mas também em aço médio carbono, aço liga, aço ferramenta, ferro fundido, ferro fundido nodular, latão, bronze, alumínio laminado, liga de alumínio fundido e liga de zinco fundido.
- Chanfro de entrada do primeiro macho 4,5mm
- Chanfro de entrada do terceiro macho 1,5mm
- Ângulo da rosca 55º
- Tolerância: 6H

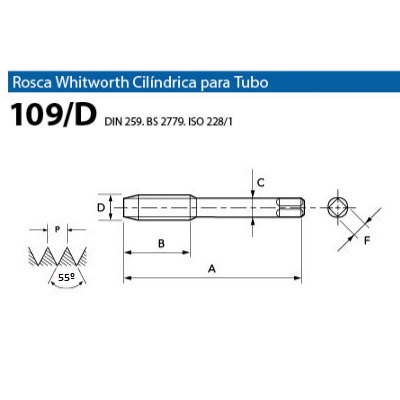

- Diâmetro (D):G5/8" (22,91mm)
- Passo (P): 14 fios
- Comprimento total (A): 80mm
- Comprimento da rosca (B): 22mm
- Diâmetro da haste (C): 16mm
- Diâmetro do quadrado (F): 12mm
- Quantidade de canais: 4
- Tamanho mínimo da broca: 21,00 mm
- Tamanho máximo da broca: 21,12 mm
Para mais informações, consulte a cartilha de machos da marca.
- Macho Manual
| Referência | 109/D |
| Diâmetro (D) | G5/8" (22,91mm) |
| Passo (P) | 14 fios |
| Ângulo da rosca | 55º |
| Comprimetro Total (A) | 80mm |
| Comprimetro da Rosca (B) | 22mm |
| Diâmetro da Haste (C) | 16mm |
| Diâmetro do Quadrado (F) | 12mm |
| Quantidade de Canais | 4 |
| Tamanho da Broca | 21,00mm - 21,12mm |
| Tolerância | 6H |
| Material | HSS |
| Norma | DIN 5157 |
| Direção de Rosqueamento | à direita |
| Marca | OSG |
| Garantia | 3 meses (defeitos de fabricação) |
