Macho Manual HSS DIN 352 M22x2,50mm 101 OSG 2 peças
Ref: 5730.10130 Marca: OSG

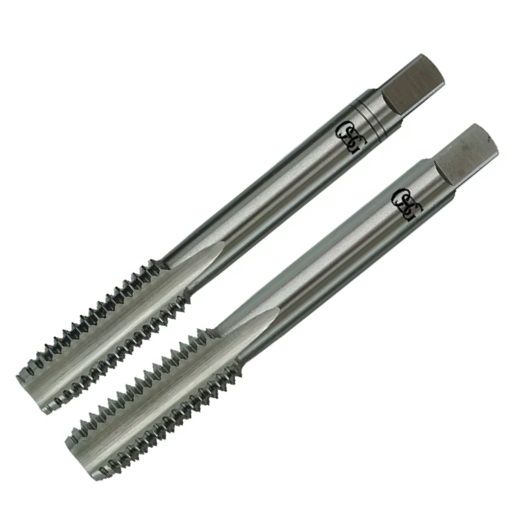

Macho Manual HSS DIN 352 M22x2,50mm 101 OSG 2 peças
Macho manual em HSS (aço rápido) norma DIN 352, em perfil semi-seriado, para uso geral. Vem em um jogo de duas peças com o segundo e o terceiro macho com hastes reforçadas.
Indicado para rosqueamento em furos cegos e passantes. Recomendado para utilização especialmente em aço baixo carbono, mas também em aço médio carbono, aço liga, aço ferramenta, ferro fundido, ferro fundido nodular, latão, bronze, alumínio laminado, liga de alumínio fundido e liga de zinco fundido.
- Chanfro de entrada do segundo macho 3,5mm
- Chanfro de entrada do terceiro macho 2,5mm
- Ângulo da rosca 60º
- Tolerância: 6H

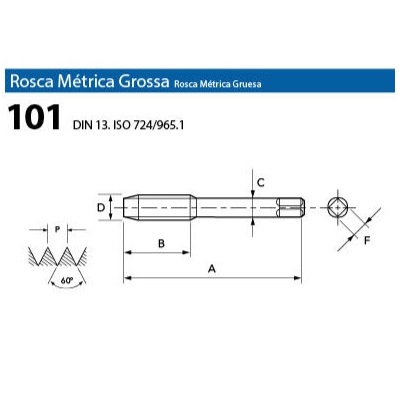

- Diâmetro (D): M22
- Passo (P): 2,50mm
- Comprimento total (A): 100mm
- Comprimento da rosca (B): 40mm
- Diâmetro da haste (C): 18mm
- Diâmetro do quadrado (F): 14,5mm
- Quantidade de canais: 4
- Tamanho mínimo da broca: 19,50mm
- Tamanho máximo da broca: 19,74mm
Para mais informações, consulte a cartilha de machos da marca.
- Macho Manual
| Referência | 101 |
| Diâmetro (D) | M22 |
| Passo (P) | 2,50mm |
| Ângulo da rosca | 60º |
| Comprimetro Total (A) | 100mm |
| Comprimetro da Rosca (B) | 40mm |
| Diâmetro da Haste (C) | 18mm |
| Diâmetro do Quadrado (F) | 14,5mm |
| Quantidade de Canais | 4 |
| Tamanho da Broca | 19,50mm - 19,74mm |
| Tolerância | 6H |
| Material | HSS |
| Norma | DIN 352 |
| Direção de Rosqueamento | à direita |
| Marca | OSG |
| Garantia | 3 meses (defeitos de fabricação) |
