Macho Máquina HSSE DIN 2183 UNC 9/16"x12 P.H. 285/1 OSG
Ref: 5750.05105 Marca: OSG
Macho Máquina HSSE DIN 2183 UNC 9/16"x12 P.H. 285/1 OSG

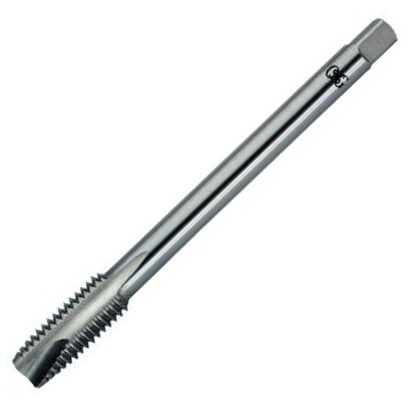

Macho máquina em HSSE (aço rápido com alto teor de vanádio) norma DIN 2183 com haste passante. Com ponta helicoidal, é indicado para rosqueamento em furos passantes em material de cavaco longo.
Recomendado para utilização especialmente em aço baixo e médio carbono, mas também em aço alto carbono, aço fundido, ferro fundido nodular, latão, e liga de zinco fundido.
- Chanfro de entrada do macho 4,5mm;
- Ângulo da rosca 60º
- Tolerância: 6H

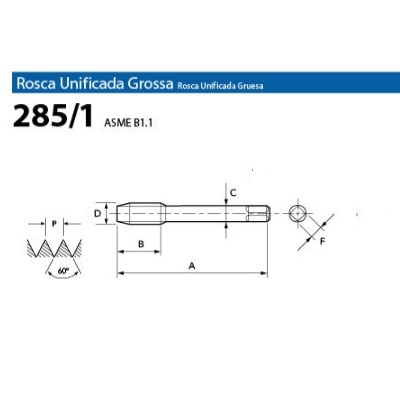

- Diâmetro (D): 9/16" (14,28mm)
- Passo (P): 12 fios
- Comprimento total (A): 110mm
- Comprimento da rosca (B): 30mm
- Diâmetro da haste (C): 11mm
- Diâmetro do quadrado (F): 9mm
- Quantidade de canais: 3
- Tamanho mínimo da broca: 12,20mm
- Tamanho máximo da broca: 12,45mm
Para mais informações, consulte a cartilha de machos da marca.
- Macho Máquina
| Referência | 285/1 |
| Diâmetro (D) | 9/16" (14,28mm) |
| Passo (P) | 12 fios |
| Ângulo da rosca | 60º |
| Comprimetro Total (A) | 110mm |
| Comprimetro da Rosca (B) | 30mm |
| Diâmetro da Haste (C) | 11mm |
| Diâmetro do Quadrado (F) | 9mm |
| Quantidade de Canais | 3 |
| Tamanho da Broca | 12,20mm - 12,45mm |
| Tolerância | 6H |
| Material | HSSE |
| Norma | DIN 2183 |
| Direção de Rosqueamento | à direita |
| Marca | OSG |
| Garantia | 3 meses (defeitos de fabricação) |
