Macho Máquina HSSE DIN 376 M20x2,50mm C.H. 260/2 OSG
Ref: 5750.10110 Marca: OSG

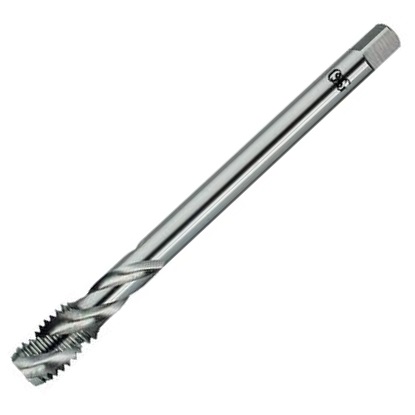

Macho Máquina HSSE DIN 376 M20x2,50mm C.H. Haste Passante 260/2 OSG
Macho máquina em HSSE (aço rápido com alto teor de vanádio) norma DIN 376 com haste passante. Com canal helicoidal, é indicado para rosqueamento em furos cegos em material de cavaco longo.
Recomendado para utilização especialmente em aço baixo e médio carbono , mas também em aço liga, ferro fundido nodular, liga de alumínio fundido, liga de magnésio fundido, liga de zinco fundido, e termoplástico.
- Chanfro de entrada do macho 2,5~3mm;
- Ângulo da rosca 60º
- Tolerância: 6H

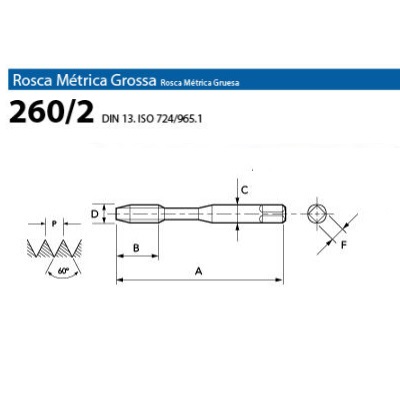

- Diâmetro (D): M18
- Passo (P): 2,50mm
- Comprimento total (A): 140mm
- Comprimento da rosca (B): 25mm
- Diâmetro da haste (C): 16mm
- Diâmetro do quadrado (F): 12mm
- Quantidade de canais: 4
- Tamanho mínimo da broca: 17,50mm
- Tamanho máximo da broca: 17,74mm
Para mais informações, consulte a cartilha de machos da marca.
- Macho Máquina
| Referência | 260/2 |
| Diâmetro (D) | M18 |
| Passo (P) | 2,50mm |
| Ângulo da rosca | 60º |
| Comprimetro Total (A) | 140mm |
| Comprimetro da Rosca (B) | 25mm |
| Diâmetro da Haste (C) | 16mm |
| Diâmetro do Quadrado (F) | 12mm |
| Quantidade de Canais | 4 |
| Tamanho da Broca | 17,50mm - 17,74mm |
| Tolerância | 6H |
| Material | HSSE |
| Norma | DIN 376 |
| Direção de Rosqueamento | à direita |
| Marca | OSG |
| Garantia | 3 meses (defeitos de fabricação) |
